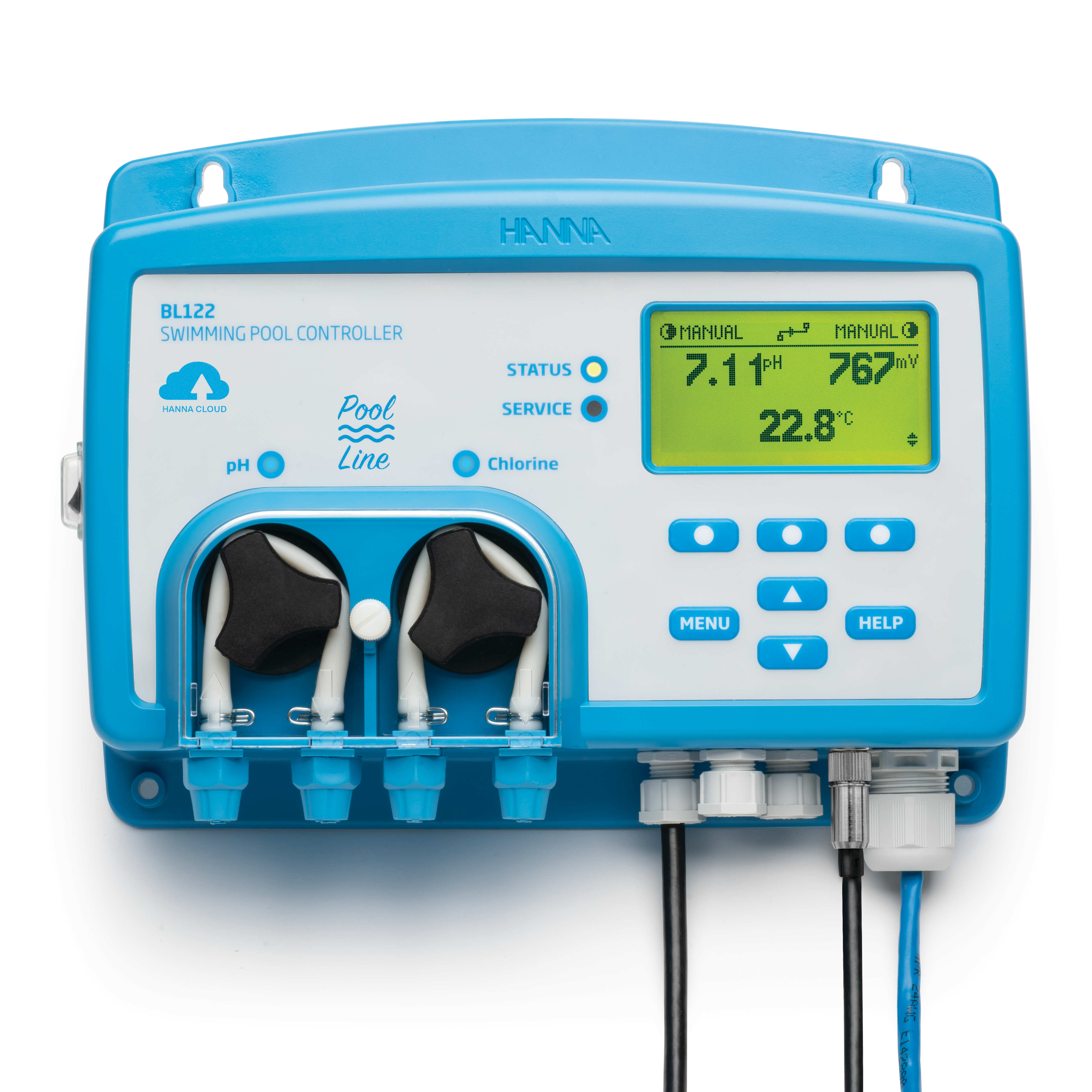

pH-/Redoxpotential-Controller mit Hanna Cloud Konnektivität

BL122 ist die All-in-One-Lösung für die automatische Überwachung von pH und Redoxpotential und Sicherung der Wasserqualität in Schwimmbädern, Whirlpools und vergleichbaren Anlagen. Das System ist in zwei Konfigurationen verfügbar. Die Standardversion BL122-10 wird direkt in den Wasserkreislauf integriert indem die Flansche für Messsonde und die Injektoren für die Chemikalien in ein existierendes Rohrleitungssystem eingebaut werden. Die Version BL122-20 verfügt über eine wandmontierte Durchflusszelle, bei deren Verwendung Wasser über einen Bypass aus- und wieder eingeleitet wird. Die Durchflusszelle hat eine spezielle Aufnahme für die Messsonde, was den Vorteil bietet, dass bei Wartung und Kalibrierung der Sonde lediglich der Bypass stillgelegt werden muss, die Umwälzpumpe kann weiterlaufen.

BL122 verwendet die digitale Multiparametersonde HI1036-1802 für die Messung von pH, Redoxpotential und Temperatur zusammen mit einem Matching Pin (Erdungsstift). Alle Messwerte werden digital an den Controller übertragen. Gemeinsam mit dem Matching Pin sorgt dies dafür, dass Messwerte stabil und zuverlässig sind und auch störungsfrei an den Controller übertragen werden. Ohne diese Funktionen bestünde das Risiko das Störungen durch die Umwälzpumpen und Erdschleifen Signale verfälschen und zu einem verfrühten Ausfall der Sonde führen könnten.

BL122 hat zwei eingebaute peristaltische Schlauchpumpen die proportional geregelt werden können und über einstellbare Dosiermengen verfügen. Eine der Pumpen ist für die pH-Regelung (pH) vorgesehen, während die zweite für die Desinfektionsmitteldosierung (Chlorine) übernimmt. Die Verwendung einer Peristaltikpumpe bei der Zugabe der Desinfektionschemikalien verhindert Gasansammlungen in der Pumpe, die z.B.aus chlorhaltigen Chemikalien entstehen (Chlorgas) und die Funktion der Pumpe behindern können.

Das Redoxpotential, welches die Effektivität des Desinfektionsmittels bestimmt, ist umgekehrt proportional zum pH-Wert des Wassers. Das bedeutet, dass ein Becken mit einer konstanten Menge an Desinfektionsmittel eine Reduzierung des Redoxpotentials mit steigendem pH-Wert erfahren wird, was gleichzeitig zur einer Verringerung der Wirksamkeit des Mittels führt. Wenn in einer solchen Situation weiter Chemikalie zugegeben wird um die verfügbare Menge an effektivem Desinfektionsmittel zu erhöhen, resultiert das nicht nur in einer Verschwendung der Chemikalie sondern auch in einem unerwünscht hohen Gehalt im Badewasser. Um dies zu verhindern verfügt BL122 über eine Freigabefunktion (dosing consent), die erst dann wieder Desinfektionschemikalien zudosiert, wenn der pH-Wert im korrekten Bereich liegt.

Zu Überwachungszwecken besitzt BL122 einen eingebauten Datenlogger. Messwerte werden alle 10 Sekunden gespeichert und jeden Tag, oder wann immer das System neu kalibriert wird, wird ein neues Log angelegt. Das Log enthält Messwerte zu pH, Redoxpotential und Temperatur, sowie die Daten zur letzten Kalibrierung, der Konfiguration und zu Ereignismeldungen des Systems.

Zusätzliche Funktionen des Systems umfassen LED-Anzeigen für Dosierung, Messgerätestatus und Wartung, grafische Echtzeitdarstellung von Parametern, programmierbare Alarmzustände und Passwortschutz.

Die wichtigsten Funktionen im Überblick:

• Peristaltische Dosierpumpen für die Zugabe von Chlorierungsmittel und Säure
• Automatische proportionale Pumpenregelung, z.B. auch Regelbandbreite basierend auf der Beckengröße
• Einstellbare Flussrate der Pumpen zwischen 0,5 und 3,5 L/h
• pH-abhängige Chlorierungsmitteldosierung
• Eingänge für die Niveaukontrolle von Chlorierungsmittel und Säure, BL122 schaltet die Pumpen ab, wenn die Tanks leer sind
• Eingang für Dosierstopp, verfügt die Umwälzpumpe über einen Flussschalter oder ein mechanisches Relais, können diese mit dem BL122 verbunden werden. Wenn die Pumpe steht, ist der Eingang offen und die Dosierung wird unterbrochen
• Programmierbares Alarmsystem für die Über- oder Unterschreitung von Maximal- oder Minimalwerten von pH, Redoxpotential und Temperatur. Das System beinhaltet einen Überdosierschutz, wird ein Wert nicht innerhalb einer vorgegebene Zeitspanne korrigiert, geht das BL122 in einen Alarmzustand und stellt die Dosierung ein
• Mehrfarbige LED-Anzeigen für Status, Wartungsbedarf oder Pumpenbetrieb
• Deutsche Menüführung
• Drei analoge Ausgänge, jeder der Messparameter kann einem der konfigurierbaren Analogausgänge zugewiesen werden und dort z.B. zu externen Aufzeichnungszwecken abgegriffen werden
• Automatische Datenaufzeichnung von allen drei Messwerten, sowie Kalibrier-, Konfigurations- und Ereignisdaten
• USB-Schnittstelle für Memory-Sticks
• Passwortschutz, schränkt bei Bedarf den Zugriff auf Kalibrierung und Konfiguration, sowie das Lesen gespeicherter Aufzeichnungen ein.

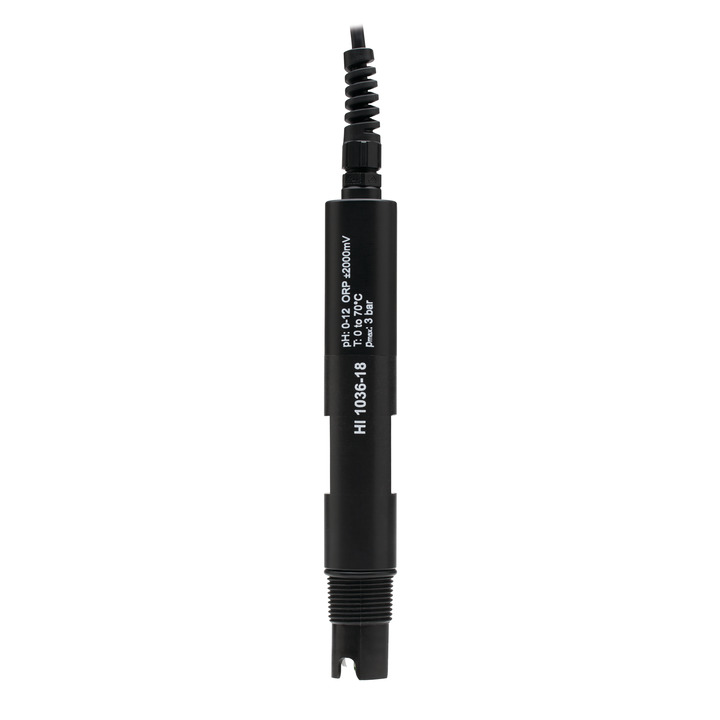

HI1036-1802 - die digitale Multiparametersonde für pH, Redoxpotential und Temperatur

Die HI1038-1802 ist eine kombinierte digitale Sonde für pH, Redoxpotential und Temperatur. Sie ist auch mit einem Matching Pin (Erdungsstift) versehen. Der Matching Pin ist als Masseverbindung zu verstehen und verhindert das Erdschleifeneffekte Messungen verfälschen und das System beschädigen. Zusätzlich werden alle Werte digital an den Controller gesendet, was den Einfluss von Rauschen und statischer Aufladung auf per Kabel übertragene Hochimpedanzsignale eliminiert.

Das Glas der pH-Elektrode wurde speziell ausgewählt um eine schnelle und stabile Erreichung eines Gleichgewichts, auch in Wässern mit geringer Leitfähigkeit, zu gewährleisten. Zusätzlich wurde die pH-Elektrode so konstruiert, dass bei Defekt ein mV-Wert in der Nähe von pH 4 erzeugt wird (nicht pH 7 wie bei herkömmlichen Elektroden). Ein mV-Wert, der pH 7 repräsentiert würde einen Alarmzustand auslösen.

Lieferumfang:

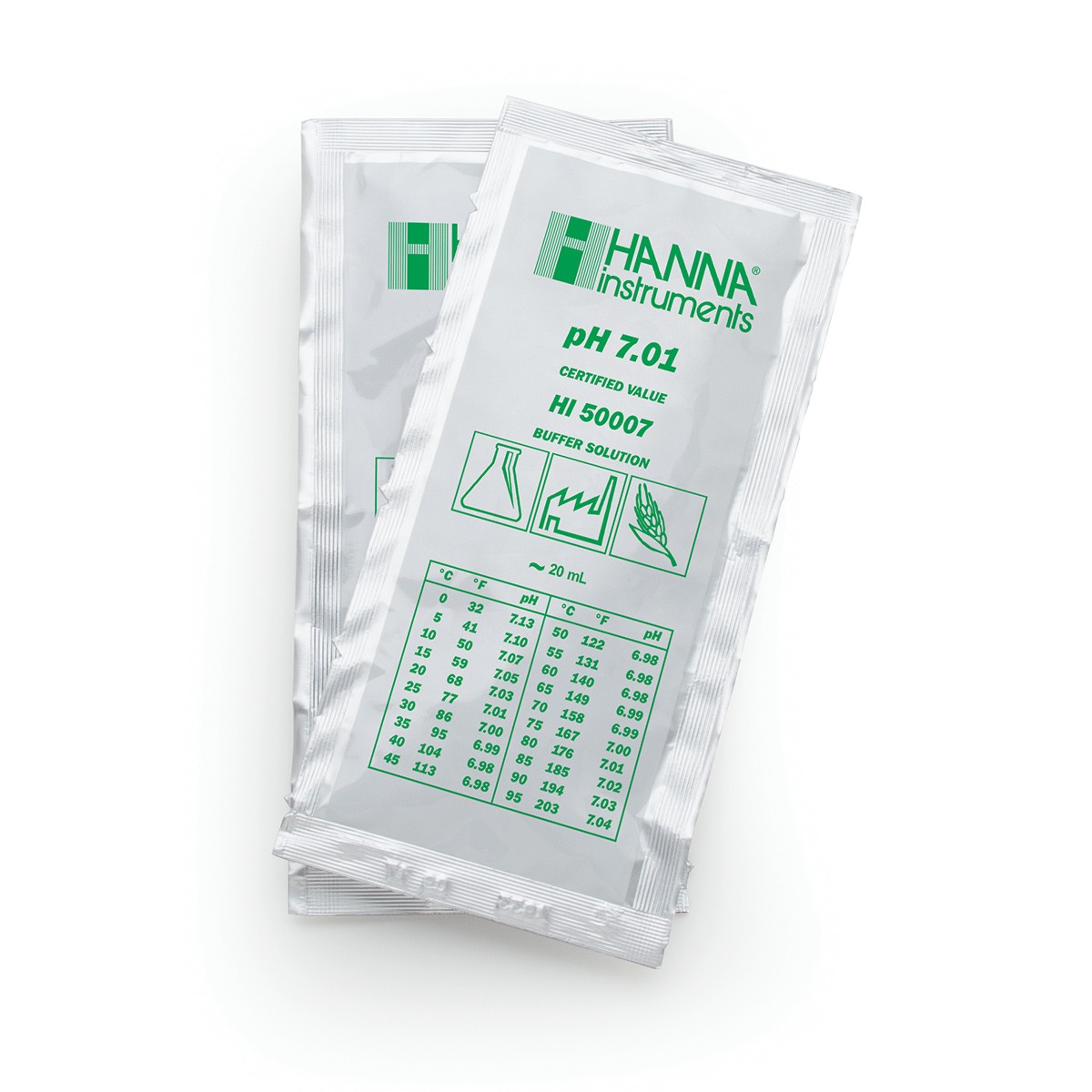

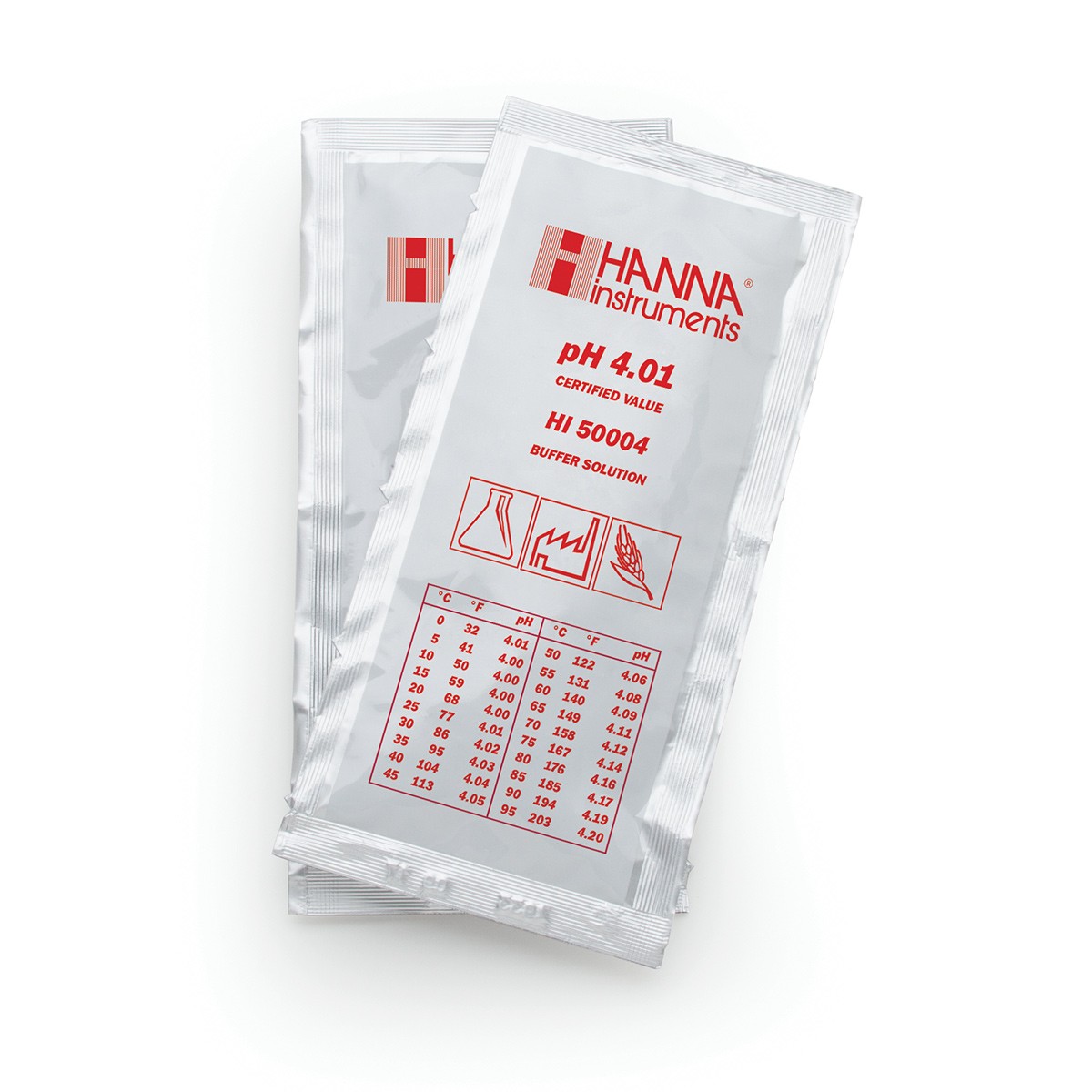

BL122-10 wird geliefert mit dem BL122-Controller; der digitalen Multiparametersonde für pH, Redoxpotential und Temperatur, mit Matching Pin HI1036-1802; 50 mm Sondenhalterung (1); Flansch für Sonde, Chemikalieninjektoren (2); Peristaltikschläuche (2); 5 m Injektionsschläuche; Ansaugfilter (2); 20 mL Beutel pH 7,01 Puffer (3); 20 mL Beutel mit pH 4,01 Puffer (3); 250 mL Flasche mit 470mV-Testlösung, Netzkabel und Bedienungsanleitung.

BL122-20 wird geliefert mit dem gleichen Lieferumfang wie BL122-10, zusätzlich jedoch mit Durchflusszelle für die Wandmontage.

Technische Daten

• Deutsche Menüführung
